No mundo intrincado da engenharia mecânica, onde a confiabilidade e a precisão são fundamentais, estampando circlips - também conhecidos como Anéis de retenção estampados ou anéis de encaixe - desempenham um papel crucial, mas muitas vezes subestimado. Esses pequenos prendedores circulares, normalmente fabricados a partir de folhas de metal finas usando técnicas de carimbo de alta precisão, são projetadas para proteger componentes em eixos ou em caixas, garantindo o posicionamento axial sem a necessidade de fixadores rosqueados ou usinagem complexa.
Ao contrário de suas contrapartes formadas por arame, dobradas em forma, os circlips de estampagem são formados através de um processo de formação de frio que permite maior flexibilidade de projeto, tolerâncias mais rigorosas e características aprimoradas de suporte de carga. Sua capacidade de ser produzida em massa a baixo custo, mantendo a integridade estrutural, tornou-os indispensáveis nos setores automotivo, aeroespacial, industrial e de eletrônicos de consumo.
Este artigo explora os princípios de fabricação, vantagens funcionais, considerações materiais e aplicações de expansão dos circlips de estampagem, destacando sua crescente importância nos sistemas mecânicos modernos.
Processo de fabricação e design estrutural
Os circlips de estampagem são produzidos usando a tecnologia de estampagem progressiva, na qual as chapa plana é alimentada através de uma série de estações de ferramentas que cortam, formam e moldam o componente final com alta repetibilidade. Este método permite que os fabricantes produzam milhares de peças idênticas por hora, mantendo o controle dimensional apertado.
Os principais recursos de design incluem:
Configurações segmentadas ou de círculo completo: Dependendo do aplicativo, o Circlips pode ter uma lacuna aberta para instalação ou um anel completo de 360 graus com uma divisão para ajuste de compressão.
Perfis de retenção internos ou externos: os circlips internos se encaixam nas ranhuras dentro de um furo, enquanto os tipos externos ficam em um eixo para reter componentes.

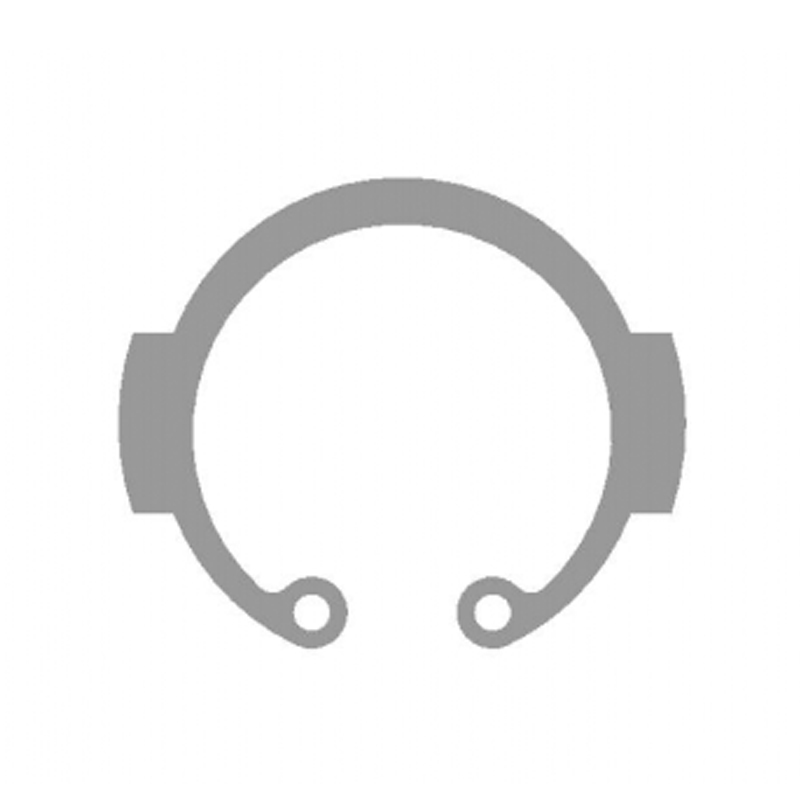

Guias ou terminais de retenção: Alguns designs incorporam pequenas protrusões ou orifícios que permitem fácil remoção usando alicates ou ferramentas especializadas.
Tratamentos de superfície: opções como revestimento de zinco, revestimento de fosfato ou óxido preto aumentam a resistência à corrosão e reduzem o atrito durante a instalação.
A construção carimbada permite a integração em conjuntos compactos, onde as restrições de espaço tornam impraticável os fixadores tradicionais.
Vantagens funcionais sobre métodos de retenção alternativos
Comparado a outras soluções de fixação, como nozes rosqueadas, adesivos ou circlips de arame, os circlips de estampagem oferecem vários benefícios distintos:
Produção econômica: o processo de estampagem de alta velocidade reduz significativamente os custos unitários, especialmente nas execuções de produção de grande volume.
Eficiência espacial: projetado para operar dentro de um espaço axial mínimo, tornando -os ideais para conjuntos miniaturizados ou densamente compactados.
Facilidade de instalação e remoção: Ao contrário dos fixadores rosqueados, eles não requerem torque de aperto e podem ser instalados rapidamente usando alimentadores automatizados ou ferramentas manuais.
Capacidade de carga alta: Quando adequadamente sentado em uma ranhura usinada, esses anéis fornecem retenção axial confiável, mesmo sob condições de carregamento dinâmico.
Resistência à vibração: a aderência radial do perfil estampado ajuda a manter a posição em ambientes propensos a choque mecânico ou oscilação.
Essas vantagens tornam os circlips de estampagem particularmente valiosos em aplicações em que a desmontagem é necessária para manutenção ou reparo.
Seleção de materiais e considerações de desempenho
A escolha do material desempenha um papel fundamental na determinação das características de desempenho dos circlips de estampagem. As opções comuns incluem:
Aço de Carbono: oferece alta resistência e resistência ao desgaste; frequentemente usado em sistemas mecânicos pesados.
Aço inoxidável (notas austeníticas ou martensíticas): preferido em ambientes corrosivos, como marinho, processamento químico ou equipamentos de qualidade alimentar.
Bronze de fósforo: selecionado para sua condutividade elétrica e propriedades de baixo atrito, comumente encontradas em aplicações de motor e rolamento.
Ligas banhadas: revestimentos como zinco, níquel ou cromo melhoram a resistência à corrosão e a estética em componentes visíveis.
Cada seleção de material deve explicar fatores como temperatura operacional, exposição à umidade ou produtos químicos e vida útil esperada.
Aplicações em diversas indústrias
Devido à sua versatilidade e eficiência, os circlips de estampagem são amplamente adotados em vários setores:
1. Indústria automotiva
Utilizado extensivamente em transmissões, diferenciais, sistemas de direção e conjuntos de suspensão para reter rolamentos, engrenagens e buchas.
2. Máquinas industriais
Integrais em cilindros hidráulicos, caixas de engrenagens e equipamentos acionados por motor, onde o alinhamento e a retenção precisos de componentes são críticos.
3. Eletrônicos e aparelhos
Empregado em motores, ventiladores e componentes rotativos em eletrodomésticos e eletrônicos de consumo para garantir uma montagem compacta e confiável.
4. Aeroespacial e defesa
Utilizado em sistemas de atuação, mecanismos de trem de pouso e módulos aviônicos, onde a redução e a confiabilidade do peso são essenciais.
5. Dispositivos médicos
Encontrados em instrumentos cirúrgicos e equipamentos de diagnóstico, onde a facilidade de esterilização e a desmontagem rápida são importantes.
Sua adaptabilidade às cargas estáticas e dinâmicas garante a demanda contínua em um amplo espectro de sistemas mecânicos.
Integração com fabricação e automação inteligentes
À medida que os processos de fabricação evoluem para maior automação e precisão, os circlips de estampagem estão cada vez mais integrados às linhas de montagem robótica e sistemas de fixação inteligentes:
Sistemas de alimentação automatizados: alimentadores de tigela vibratórios e sistemas de trilhas lineares permitem a inserção rápida e sem erros de circlips em submontagens.
Tecnologias de inspeção de qualidade: sistemas de visão e sensores verificam a instalação e orientação corretas em tempo real.
Projeto para fabricação (DFM): os engenheiros otimizam as dimensões do sulco do circuito e as opções de materiais no início do desenvolvimento do produto para otimizar a produção e reduzir os riscos de falhas.
Integração de manutenção preditiva: em equipamentos de alto valor, os sensores incorporados monitoram os níveis de tensão e os padrões de desgaste em torno dos componentes retidos do Circlip para antecipar falhas antes que ocorram.
Esses avanços contribuem para maior taxa de transferência, confiabilidade aprimorada e tempo de inatividade reduzido em ambientes avançados de fabricação.
Desafios e limitações
Apesar de seus muitos benefícios, os circlips de carimbo não são universalmente aplicáveis. Os principais desafios incluem:
Requisitos de usinagem de ranhura: A função adequada depende de ranhuras com precisão usinadas no eixo de acasalamento ou no alojamento, adicionando complexidade ao design do componente.
Limitações de carga: embora adequadas para forças axiais moderadas, elas podem não ter um bom desempenho sob tensões radiais ou torcionais extremas.
Vulnerabilidade de corrosão: sem revestimentos adequados ou seleção de material, a exposição à umidade pode levar à degradação prematura.
Erros de instalação: assentos ou danos inadequados durante a instalação podem comprometer a retenção e levar à falha do sistema.
A engenharia cuidadosa e o controle de qualidade são essenciais para garantir o desempenho a longo prazo.
Inovações e tendências futuras
Olhando para o futuro, os esforços contínuos de pesquisa e desenvolvimento estão focados em melhorar a eficiência, a durabilidade e a adaptabilidade de estampar circlips:
Tratamentos de superfície avançados: nano-casacos e acabamentos auto-lubrificantes visam prolongar a vida útil do serviço e reduzir o desgaste.
Integração de fabricação aditiva: uso experimental de ferramentas impressas em 3D para protótipo e produção de circlip de baixo volume.
Soluções de retenção híbridas: combinando circlips estampados com ligação adesiva ou sobremolamento excessivo para fixação multifuncional.
Conceitos de fixador inteligente: Desenvolvimento de tags RFID incorporadas ou materiais sensíveis à linhagem para monitoramento e rastreabilidade de condições.
Essas inovações refletem uma mudança mais ampla para sistemas de fixação mecânica mais inteligente e resiliente capazes de atender às demandas da engenharia de próxima geração.
