Os Circlips, também conhecidos como anéis de retenção ou anéis de encaixe, são componentes simples, porém essenciais, usados na engenharia mecânica para manter as peças com segurança no local. Eles se encaixam nas ranhuras nos eixos ou nos furos, impedindo o movimento axial e mantendo a posição correta dos componentes, como rolamentos, arruelas e pinos. Existem dois tipos primários: circlips internos e circlips externos. Embora possam parecer semelhantes à primeira vista, eles servem funções diferentes e foram projetados para diferentes aplicações.
O que é um circlip?
Um circlip é um anel semi-flexível com extremidades abertas, geralmente de aço de mola ou aço inoxidável. Quando instalado em uma ranhura, ele se encaixa no lugar e atua como uma parada mecânica. Circlips são usados para proteger peças em eixos ou caixas internas, impedindo o movimento lateral sem a necessidade de fixadores adicionais.
Circlips vêm em dois tipos principais:
Circlips internos: projetado para caber em uma ranhura dentro de um furo ou carcaça.
Circlips externos: projetado para caber em uma ranhura no exterior de um eixo.
Ambos os tipos são vitais para manter a integridade estrutural e a funcionalidade dos sistemas mecânicos.

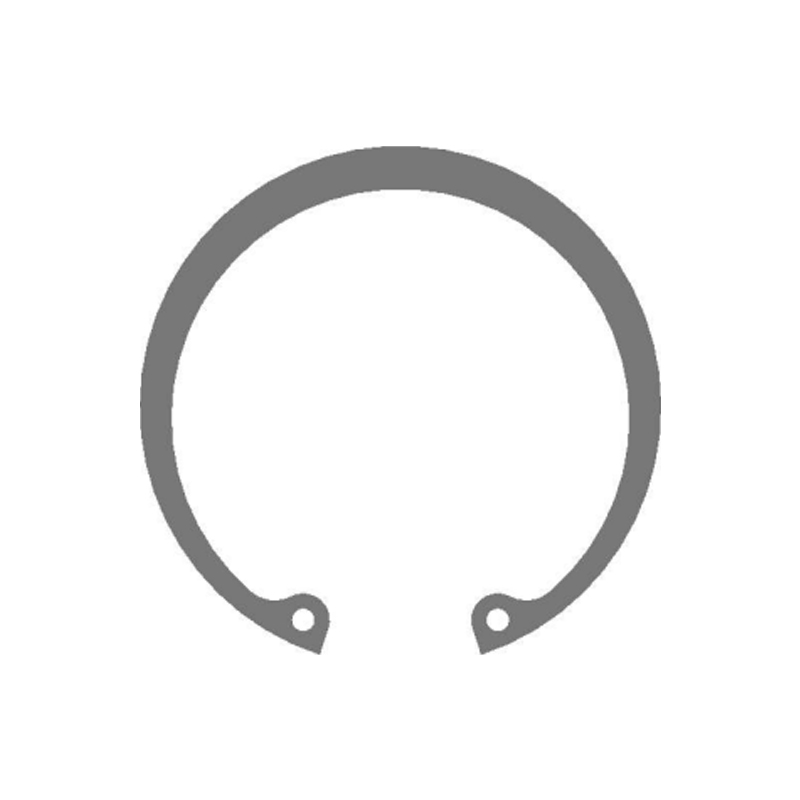

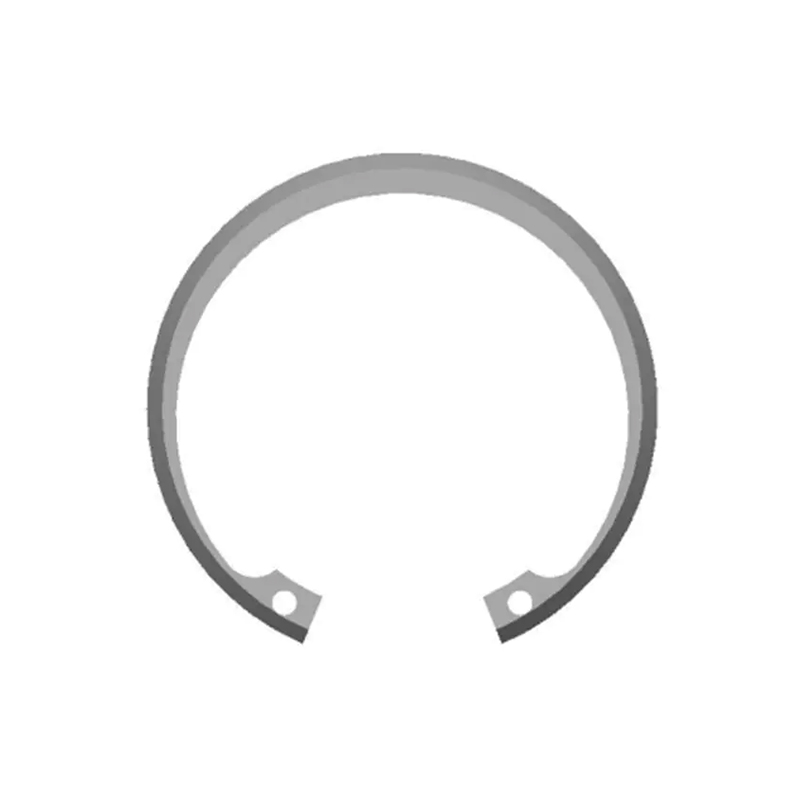

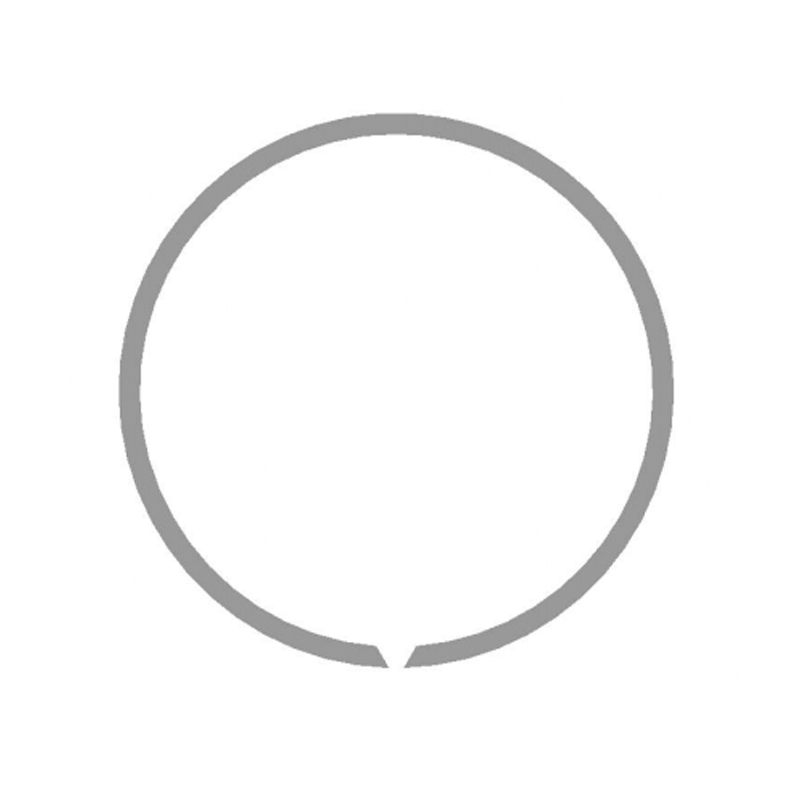

O que é um Circlip interno ?
Um circlip interno é instalado dentro de um furo ou alojamento cilíndrico. Ele se encaixa em uma ranhura pré-maquinada na parede interna e é usada para reter componentes como rolamentos ou buchas dentro da caixa, impedindo-os de se mover para fora.
Recursos de circlips internos:
Instalado dentro de um orifício, furo ou caixa.
Expandível para se encaixar na ranhura durante a instalação.
Uma vez no lugar, ele se contrai e aplica pressão externa.
Comumente usado em aplicações em que os componentes devem ser retidos dentro de um revestimento.
Aplicações comuns:
Cilindros hidráulicos e pneumáticos (para manter os conjuntos de pistão).
Altas de equipamento.
Conjuntos de válvulas.
Motoristas elétricos.
Componentes automotivos.
Nos cilindros hidráulicos, os circlips internos podem ser usados para reter as vedações do pistão ou guiar os anéis dentro do furo, garantindo um movimento linear estável e preciso.

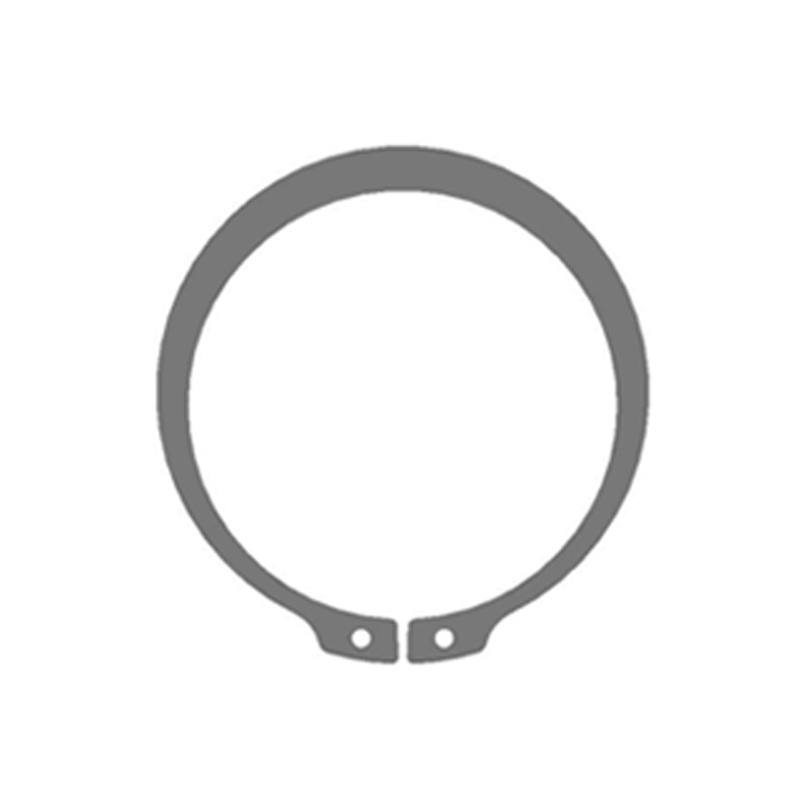

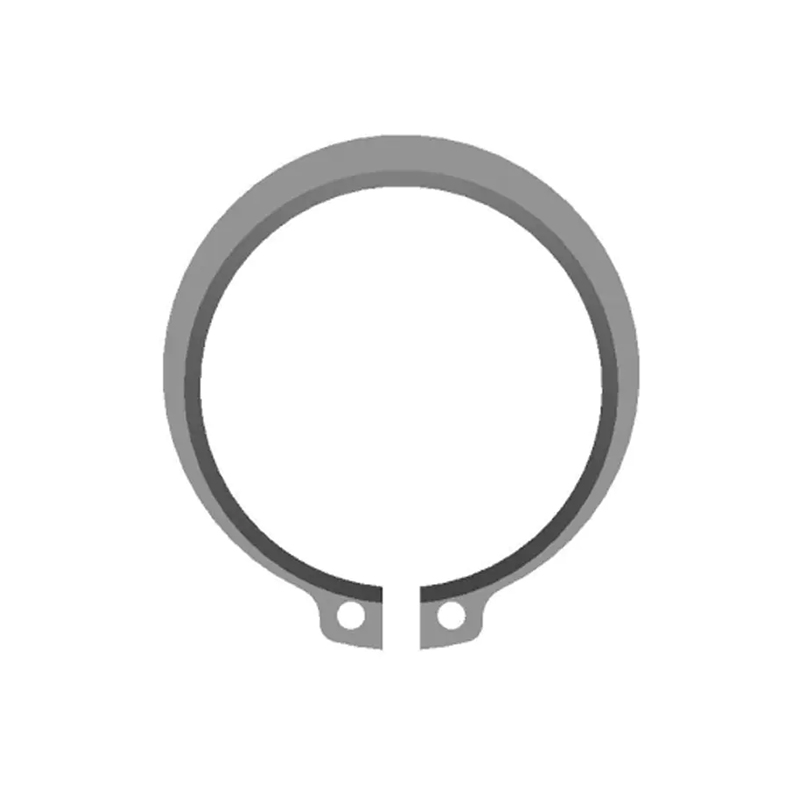

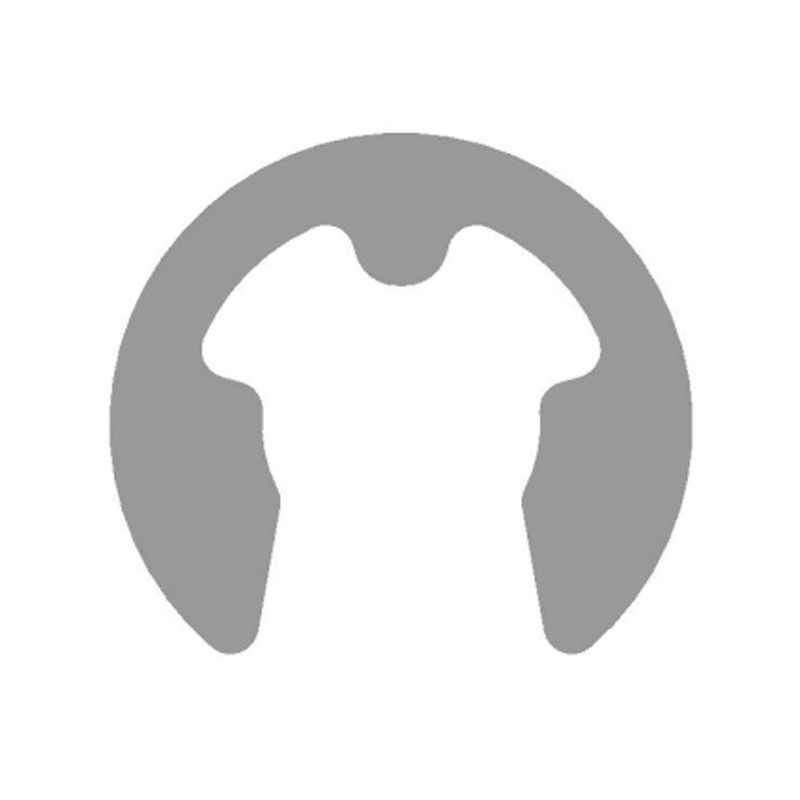

O que é um Circlip externo ?
Um circlip externo é montado no diâmetro externo de um eixo. Ele se encaixa em uma ranhura usinada ao redor do eixo e atua como um ombro para segurar componentes como rolamentos, engrenagens ou espaçadores em posição ao longo do eixo do eixo.
Recursos de circlips externos:
Instalado em eixos ou hastes.
Contratado durante a instalação e depois se expande para o sulco.
Aplica a pressão interna contra a ranhura do eixo.
Evita o movimento axial dos componentes montados no eixo.
Aplicações comuns:
Eixos em caixas de câmbio e transmissões.
Hastes de cilindro hidráulico (por exemplo, para reter peças de extremidade da haste ou arranjos de vedação).
Rotores do motor elétrico.
Ferramentas elétricas.
Drivetrans aeroespacial e automotivo.
Nos conjuntos de cilindros hidráulicos, os circlips externos são frequentemente usados na haste do pistão para proteger acessórios finais, componentes de rolamento ou vedações que devem permanecer no lugar durante a atuação linear.
Principais diferenças entre circlips internos e externos
| Recurso | Circlip interno | Circlip externo |
| Localização da instalação | Dentro de um alojamento, furo ou buraco | Do lado de fora de um eixo |
| Ação na instalação | Expande -se para se encaixar no ritmo | Contratos para se encaixar no ritmo |
| Retenção axial | Impede o movimento externo dos componentes | Impede o movimento interno dos componentes |
| Ferramenta necessária | Alicate de circuito interno (expansão) | Alicates de circuito externo (contratação) |
| Tipo de ranhura | Ranhura usinada dentro de um furo | Ranhura usinada em um eixo |
| Aplicações comuns | Candros, furos de cilindro, carcaças | Eixos, hastes, elementos rotativos externos |
Considerações materiais e de força
Ambos os tipos de circlips geralmente são feitos de materiais de alta resistência, como:
Aço de primavera para aplicações de alta resistência ao uso geral.
Aço inoxidável para resistência à corrosão em ambientes externos ou baseados em fluidos.
Bronze de fósforo ou outras ligas para condutividade elétrica ou propriedades mecânicas especiais.
Em aplicações de alta ou alta velocidade-como em sistemas hidráulicos-os circlips devem ser escolhidos em relação à resistência à fadiga, expansão térmica e compatibilidade com lubrificantes ou fluidos hidráulicos.
Circlips em cilindros hidráulicos
Nos cilindros hidráulicos, os circlips internos e externos desempenham papéis críticos. Circlips internos são frequentemente usados para segurar o pistão dentro do furo, mantendo focas, espaçadores e anéis de guia adequadamente alinhados. Os circlips externos podem ser usados para proteger componentes na extremidade da haste ou ancorar o cilindro em sua carcaça.
O uso adequado de circlips em sistemas hidráulicos garante:
Posicionamento axial preciso de partes móveis.
Prevenção do deslocamento do componente sob alta pressão.
Desgaste mínimo devido ao alinhamento correto.
Fácil montagem e desmontagem durante a manutenção.
Dicas de instalação e remoção
Use o alicate certo: os alicates especiais do Circlip são projetados com pontas pontiagudas que se encaixam nos ilhós do Circlip.
Para circlips internos: use alicate que expanda o anel.
Para circlips externos: use alicate que comprime o anel.
Não exagere ou compensa: a força excessiva pode deformar permanentemente o Circlip ou enfraquecer sua tensão da mola.
Verifique o ajuste da ranhura: verifique se a ranhura está limpa, de tamanho correto e livre de rebarbas para evitar assentos ou movimentos inadequados.
Inspecione os circlips durante a manutenção: os circlips devem ser substituídos se mostrarem sinais de fadiga, corrosão ou distorção.
Embora possam ter tamanho pequeno, os circlips são componentes vitais em inúmeros conjuntos mecânicos. A principal distinção entre circlips internos e circlips externos está em seu local de instalação e como eles protegem componentes contra o movimento axial. Ambos os tipos são indispensáveis em aplicações que variam de dispositivos de consumo simples a sistemas hidráulicos complexos.
Ao escolher entre eles, é essencial considerar onde a retenção é necessária - ao lado de um furo ou ao redor de um eixo -, bem como o ambiente operacional, a carga e os requisitos de manutenção. Em sistemas como cilindros hidráulicos, a seleção e a instalação adequadas de circlips internos e externos ajudam a garantir o desempenho, segurança e integridade estrutural a longo prazo.
