Circlips, também conhecidos como anéis de retenção ou anéis de encaixe, são componentes essenciais usados para proteger peças em um eixo ou dentro de um alojamento. Apesar de seu tamanho pequeno, eles desempenham um papel crítico em manter os conjuntos em vigou, especialmente em sistemas mecânicos com peças rotativas ou deslizantes. Entre os tipos mais comuns estão Circlips internos e circlips externos . Enquanto eles servem a propósitos semelhantes - a prevenção do movimento lateral dos componentes - seu design, função e instalação são notavelmente diferentes.
Neste artigo, exploraremos o Principais diferenças entre circlips internos e externos , incluindo sua estrutura, aplicação, métodos de instalação e como escolher o tipo certo para suas necessidades.
O que são Circlips?
Os circlips são anéis de metal semi-flexíveis que se encaixam em ranhuras usinadas em um furo (orifício) ou em um eixo. Eles atuam como prendedores mecânicos, impedindo que os componentes deslizem ou mudem ao longo do eixo. Os circlips geralmente são feitos de aço de mola ou aço inoxidável, oferecendo a elasticidade e a resistência necessárias para montagem e desmontagem repetidas.
Circlips vêm em vários projetos, mas os dois tipos principais são:
Circlips internos - encaixe -se em uma ranhura dentro de um furo ou moradia
Circlips externos - encaixe -se em um ritmo do lado de fora de um eixo
1. Design e estrutura

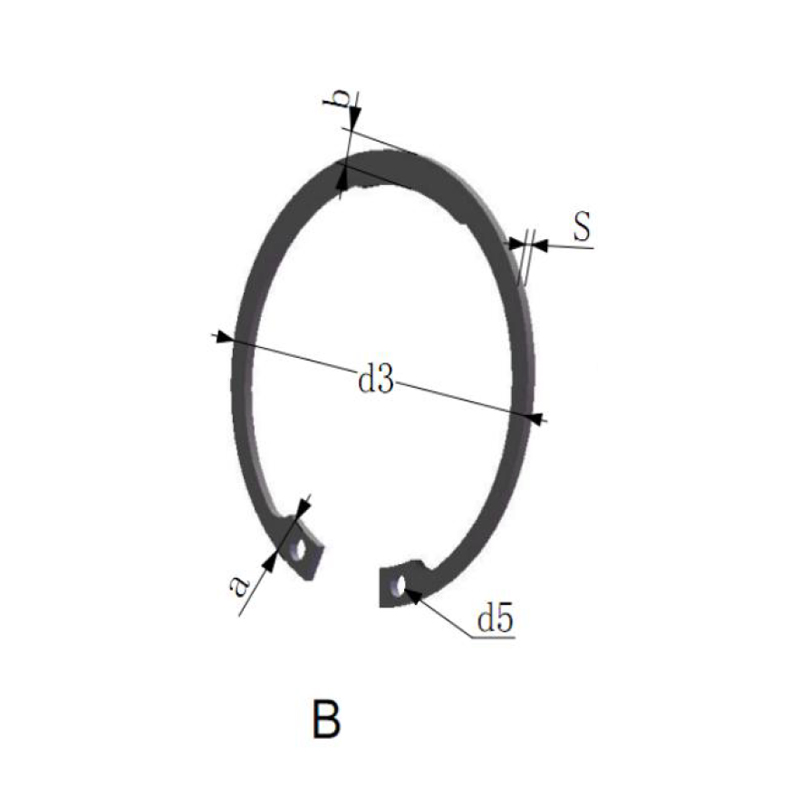

Circlips internos
Moldado para se encaixar no diâmetro interno de um furo cilíndrico ou moradia
As extremidades geralmente são equipadas com pequenos orifícios ou terminais para alicates de Circlip
Compressa quando instalado, aplicando pressão externa para se manter no lugar
Circlips externos
Projetado para envolver o diâmetro externo de um eixo
Recurso de pontas abertas que se expandem durante a instalação
Contratar o sulco do eixo, aplicando pressão interna para permanecer sentado
2. Instalação e remoção
Ambos os tipos de circlips requerem alicates especiais, conhecidos como Circlip alicate ou alicate de anel de encaixe, com pontas que se encaixam nos orifícios nas extremidades do Circlip.
Instalando circlips internos:
Usar alicate de circuito interno com dicas de abertura externa
Insira as dicas nos orifícios do circlip, comprime o anel e insira -o no sulco interno do furo
Libere para permitir que o circlip estivesse no lugar
Instalando circlips externos:
Usar alicates de circuito externo com dicas de fechamento interior
Insira as pontas, expanda o circlip e deslize -o sobre o eixo na ranhura
Libere para acomodar o anel confortável em posição
A remoção é simplesmente o inverso da instalação, usando o mesmo tipo de alicate.
3. Aplicações
A distinção primária nas aplicações depende se o componente precisa ser contido dentro de um orifício ou em um eixo.
Circlips internos são usados para:
Impedir que os componentes deslizem para fora de furos ou caixas cilíndricas
Rolamentos de retenção, mangas ou buchas dentro de um buraco
Comum em transmissões automotivas, cilindros hidráulicos e caixas de equipamento
Circlips externos são usados para:
Impedir que as peças deslizem um eixo rotativo ou eixo
Engrenagens seguras, polias ou rolamentos no lugar
Freqüentemente encontrado em motores elétricos, eixos de acionamento e conjuntos de máquina -ferramenta
4. Vantagens e considerações
| Recurso | Circlips internos | Circlips externos |
| Localização de montagem | Dentro de um furo ou moradia | Ao redor de um eixo |
| Força de instalação | Comprimido durante a instalação | Expandido durante a instalação |
| Carregar direção | Resiste à força empurrando para fora | Resiste à força empurrando para dentro |
| Uso comum | Retenção de moradia | Retenção do eixo |
Prós internos de circlip:
Protege os componentes dentro de ambientes selados
Risco reduzido de contaminação externa
Acabamento limpo e nivelado com menos peças salientes
Prós externos de circlip:
Fácil de inspecionar e substituir
Forte aderência radial em eixos rotativos
Muitas vezes mais fácil de instalar em sistemas abertos
5. Material e revestimentos
Ambos os tipos geralmente são feitos de:
Aço da mola de carbono - durável, com alta resistência à tração
Aço inoxidável -resistente à corrosão para ambientes marítimos ou de qualidade alimentar
Revestimentos de fosfato ou óxido preto - Reduza o atrito e resista à corrosão
Opções banhadas por zinco - Para maior resistência à ferrugem e contraste visual
Algumas aplicações podem exigir circlips tratados pelo término para maior resistência de carga ou ligas não magnéticas em ambientes sensíveis.
6. Padrões e tamanhos
Os circlips seguem dimensões padronizadas de acordo com os padrões internacionais:
DIN 472 - Circlips internos para furos
DIN 471 - Circlips externos para eixos
ANSI/ASME B18.27 - North American Snap Ring Standard
Sempre escolha o tamanho correto com base no diâmetro da ranhura e na espessura do anel. O dimensionamento inadequado pode levar à falha do Circlip, o que pode causar danos às máquinas ou riscos de segurança.
7. Escolhendo entre circlips internos e externos
Ao selecionar um circlip, pergunte o seguinte:
Está o componente localizado dentro de uma caixa or em um eixo ?
Qual é o direção de carga axial esperada ?
Quanto Espaço de montagem está disponível?
Quais são os condições ambientais (umidade, temperatura, produtos químicos)?
É manutenção regular ou desmontagem necessária?
Para projetos envolvendo conexões internas e externas, é comum usar Ambos os tipos de circlips Juntos, cada um cumprindo uma função de retenção específica.
Conclusão
Embora semelhante em conceito, circlips internos e externos Sirva propósitos distintos e são adaptados a diferentes partes dos conjuntos mecânicos. Compreender a diferença entre eles - como eles instalam, onde se encaixam e como funcionam - é crucial para garantir o design de máquinas seguras, seguras e eficazes.
Esteja você trabalhando em equipamentos industriais, sistemas automotivos ou ferramentas de precisão, a seleção do tipo e tamanho correto do circuito é essencial para manter o desempenho e minimizar o desgaste ao longo do tempo. Em caso de dúvida, consulte os padrões do setor ou consulte um fabricante para encontrar o ajuste certo para o seu aplicativo.
Ao dominar esses componentes pequenos, mas poderosos, engenheiros e técnicos podem garantir que as peças rotativas permaneçam seguras, os componentes em movimento permanecem alinhados e os sistemas mecânicos operam com segurança e suavemente.
